Мониторинг паводкоопасных территорий (2012 г.)

Для мониторинга прохождения половодья и ледовой обстановки на реках использованы снимки высокого разрешения со спутника SPOT4, и сверхвысокого разрешения со спутника EROS-B.

На спутнике SPOT4, выведенном на орбиту в 1998 г, установлен сенсор HRVIR, который ведет непрерывную съемку земной поверхности с пространственным разрешением 10 и 20 метров. Съемка с пространственным разрешением 10 метров ведется в панхроматическом режиме. Съемка с разрешением 20 метров ведется в 4-х спектральных зонах: зеленой (GREEN), красной (RED), ближней инфракрасной (NIR) и  средней инфракрасной (SWIR). Характеристика спектральных каналов прибора HRVIR, приведена в Таблице 1
Снимки со спутника SPOT4 ежедневно принимаются на станцию УниСкан в Пермском Государственном Университете. Прием данных на территорию Пермского края ведется 1-2 раза в неделю. Ширина полосы съемки SPOT4 составляет 60 км, съемки ведется в надир. Существенной помехой для съемки в оптическом и инфракрасном диапазоне является облачность. Возможность оперативного заказа съемки на интересующую территорию для данного спутника не предусмотрена.

Таблица 1.1. Характеристика съемочной аппаратуры спутника SPOT4

Номер канала Разрешение, м Начало, нм Конец, нм
1 10 610 680
2 20 500 590
3 20 610 680
4 20 780 890
5 20 1580 1750


Полученные на станцию приема УниСкан данные представляют «сырой» битовый поток (RAWDATA). С помощью специального программного обеспечения производится их сегментация и нарезка на сцены (стандартный продукт, размер сцены 60 на 60 км).

Пространственное разрешение снимков приведено к 10 м. Для улучшения пространственного  разрешения применялся специальный алгоритм преобразования спектральных каналов на основе метода главных компонент,  реализованный в программе Scanex Image Processor. В результате увеличивается точность распознавания на снимке таких объектов как дорожная сеть, границы воды и суши, застройка населенных пунктов.

Снимки визуализировались в RGB-синтезе каналов SWIR-NIIR-GREEN(псевдонатуральные цвета). В таком синтезе каналов хорошо видны участки выхода воды на пойму, зоны затопления, возможна оценка состояния ледового покрова на реках, определяются ледовые заторы, с высокой детальностью определяется состояние снежного покрова на территории.
Автоматическое определение границы суши и воды основано на очень низкой отражающей способности воды в ближней инфракрасной зоне спектра. В результате водные поверхности хорошо выделяются на фоне почвенно-растительного покрова, имеющего более высокие значения отражения в NIR канале. Методики автоматического расчета площади зон затопления основаны на определении различия в положении границы «вода-суша» в период летней межени и весеннего половодья. В результате определяются границы территории, которая подверглась сезонному затоплению. Весной 2012 г. масштабных затоплений по снимкам SPOT4 выявлено не было, поэтому такие работы не проводились.

Космический мониторинг прохождения половодья проводился в период с 01.04.2012 по 17.05.2012 г., Всего за период прохождения половодья было отснято 34 населенных пункта из списка паводкоопасных территорий.


Космические снимки паводкоопасных территорий Пермского края

Снимки со спутника SPOT4 (пространственное разрешение 10 м)

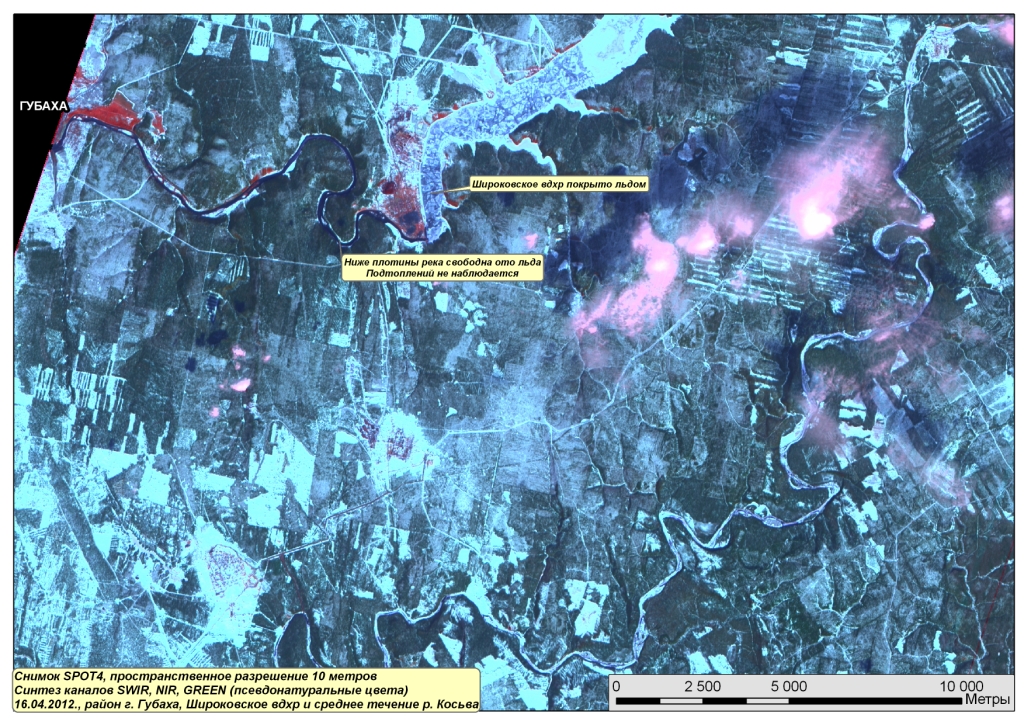

Район г. Губаха, Широковское вдхр, среднее течение р. Косьва. Дата съемки – 16.04.2012

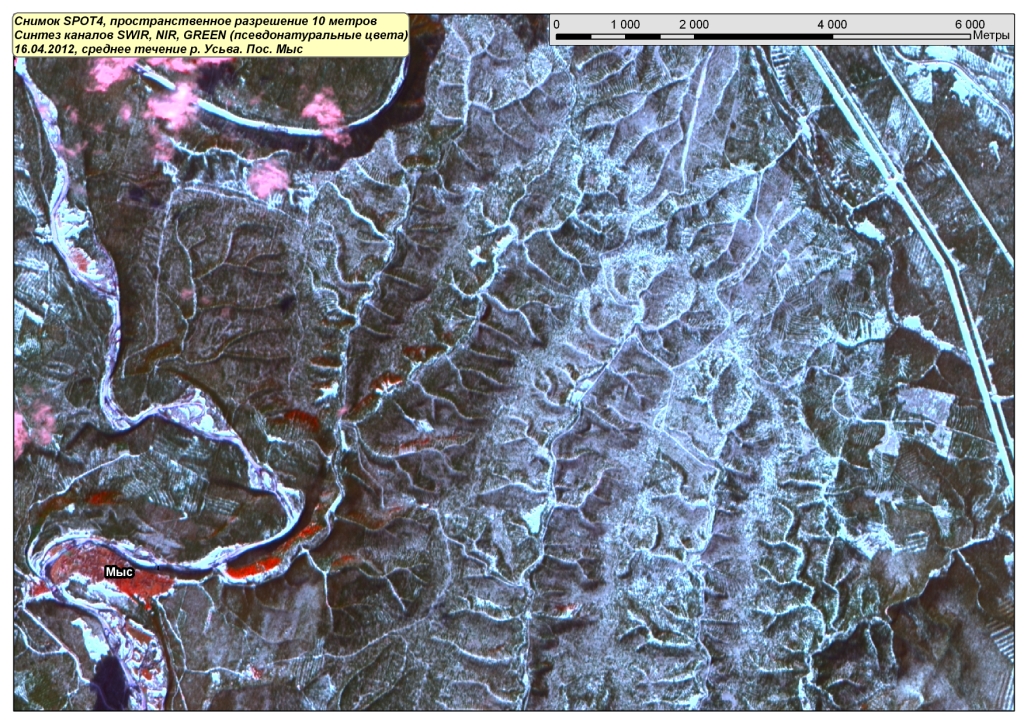

Среднее течение р. Усьва, пос. Мыс. Дата съемки – 16.04.2012


Нижнее течение р. Усьва, пос. Бобровка. Дата съемки – 16.04.2012

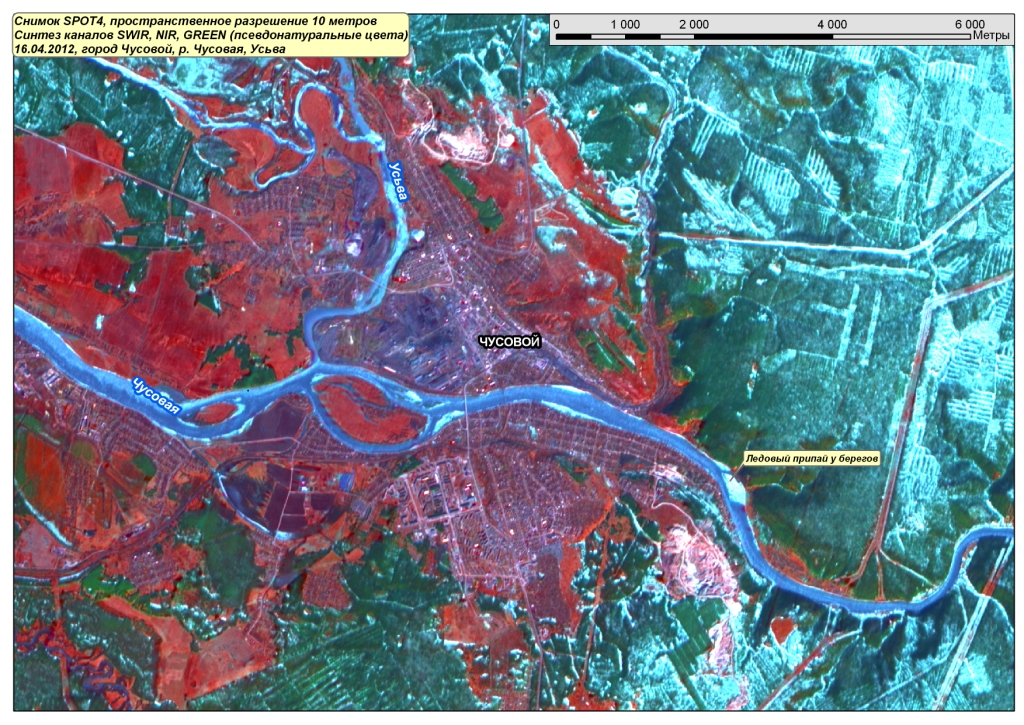

Город Чусовой, реки. Чусовая, Усьва. Дата съемки – 16.04.2012

Ледовый затор в нижнем течении р. Чусовая (район пос. Лямино). Дата съемки – 16.04.2012

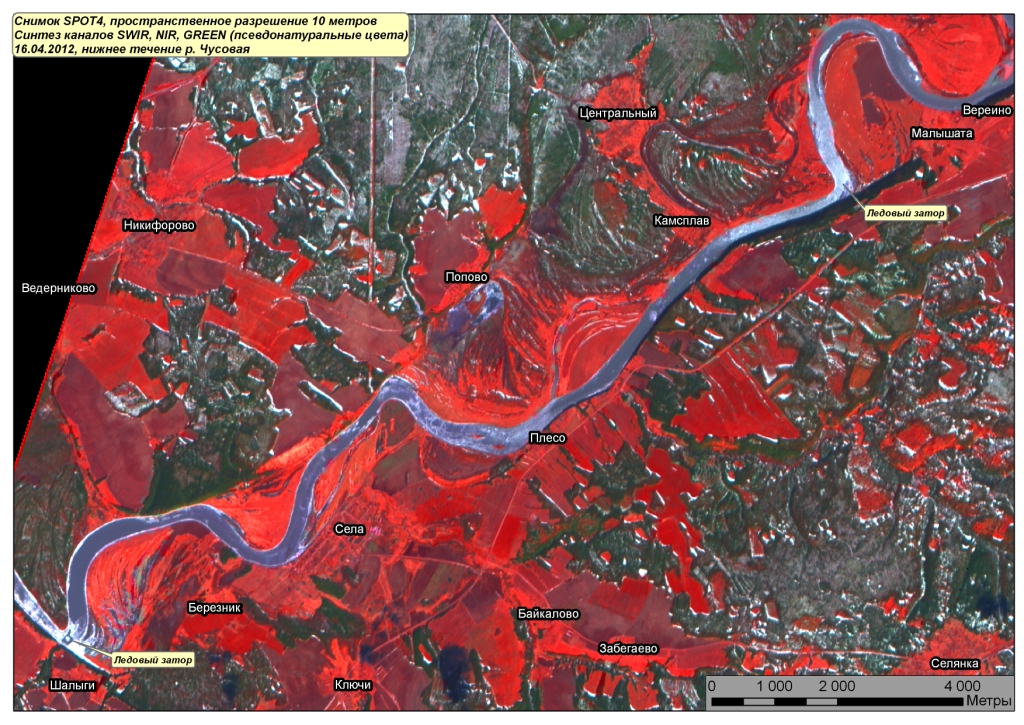

Ледовые заторы в нижнем течении р. Чусовая. Дата съемки – 16.04.2012

Район г. Кунгур, реки Сылва, Ирень, Шаква, Бабка. Дата съемки – 16.04.2012


Нижнее течение р. Ирень, с. Шубино, с. Новая Деревня, дер. Сухая Речка. Дата съемки – 16.04.2012

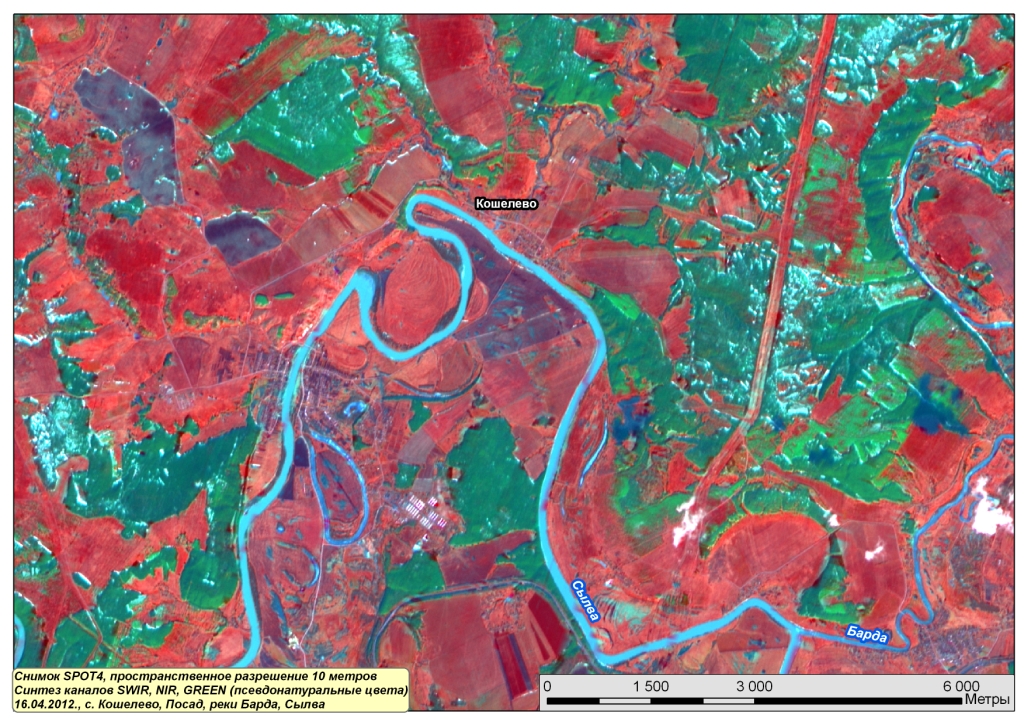

Среднее течение р. Сылва, д. Кошелево. Дата съемки – 16.04.2012

Среднее течение р. Сылва, с. Усть-Кишерть. Дата съемки – 16.04.2012

Среднее течение р. Аспа, с. Аспа. Дата съемки – 16.04.2012

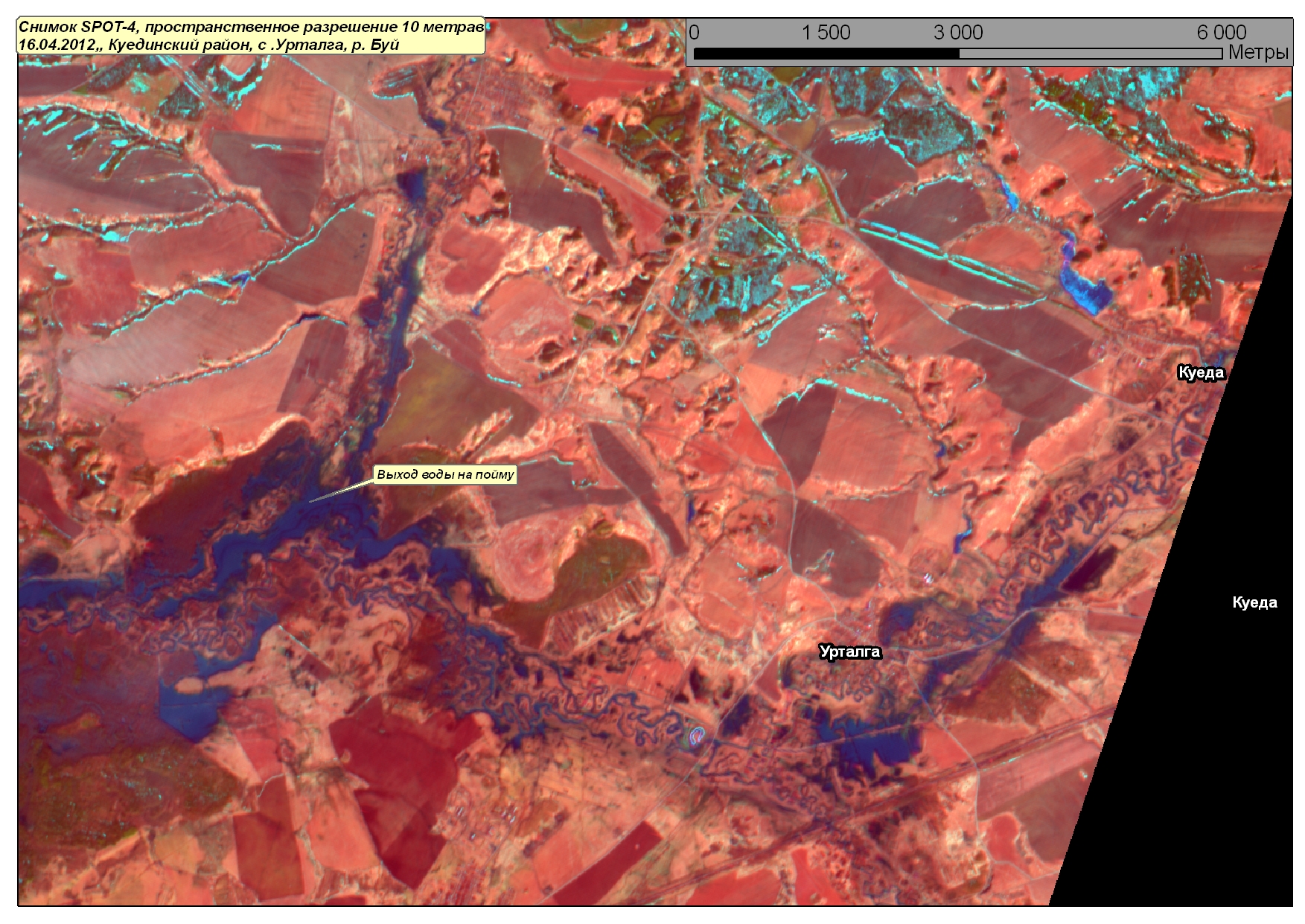

р. Буй, с. Урталга. Дата съемки – 16.04.2012

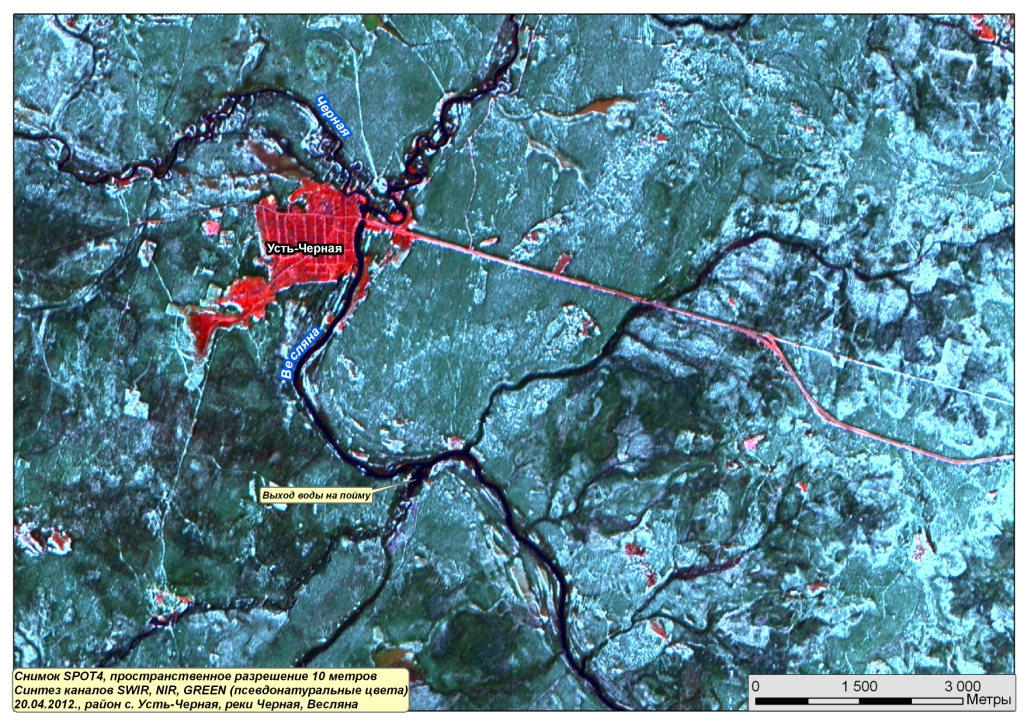

Район с. Усть-Черная, реки Черная, Весляна. Дата съемки – 20.04.2012

Среднее течение р. Колва, с. Петрецово. Дата съемки – 21.04.2012

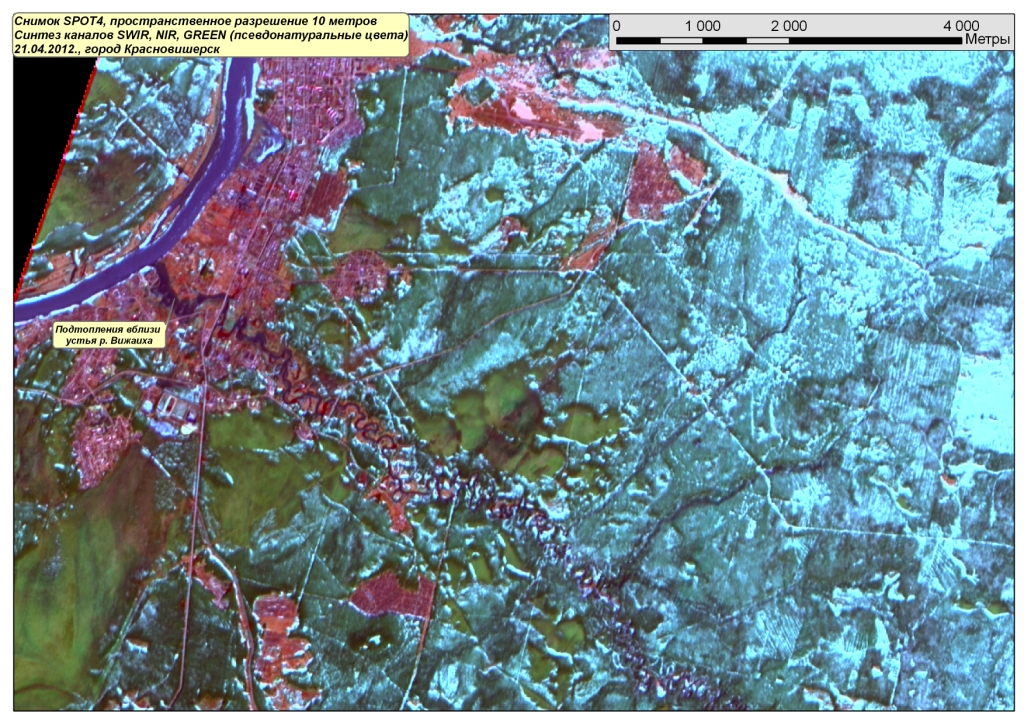

Город Красновишерск, реки Вишера, Вижаиха. Дата съемки – 21.04.2012

пос. Яйва, реки Яйва, Вильва.  Дата съемки – 21.04.2012

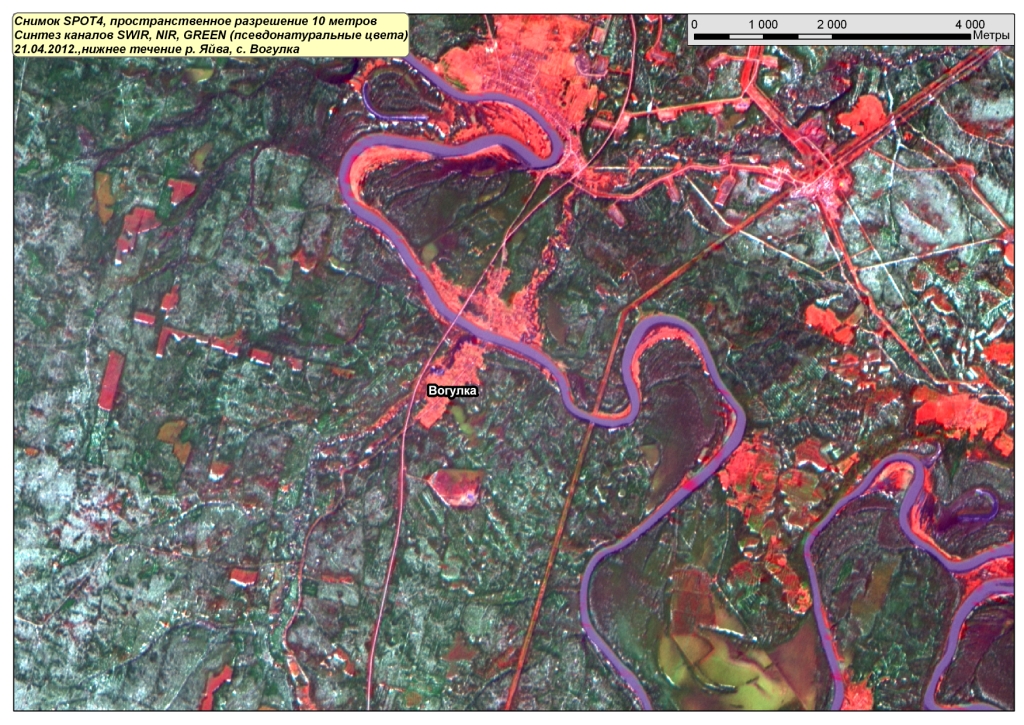

с. Вогулка, нижнее течение р. Яйва. Дата съемки – 21.04.2012

Нижнее течение р. Косьва. Дата съемки – 21.04.2012

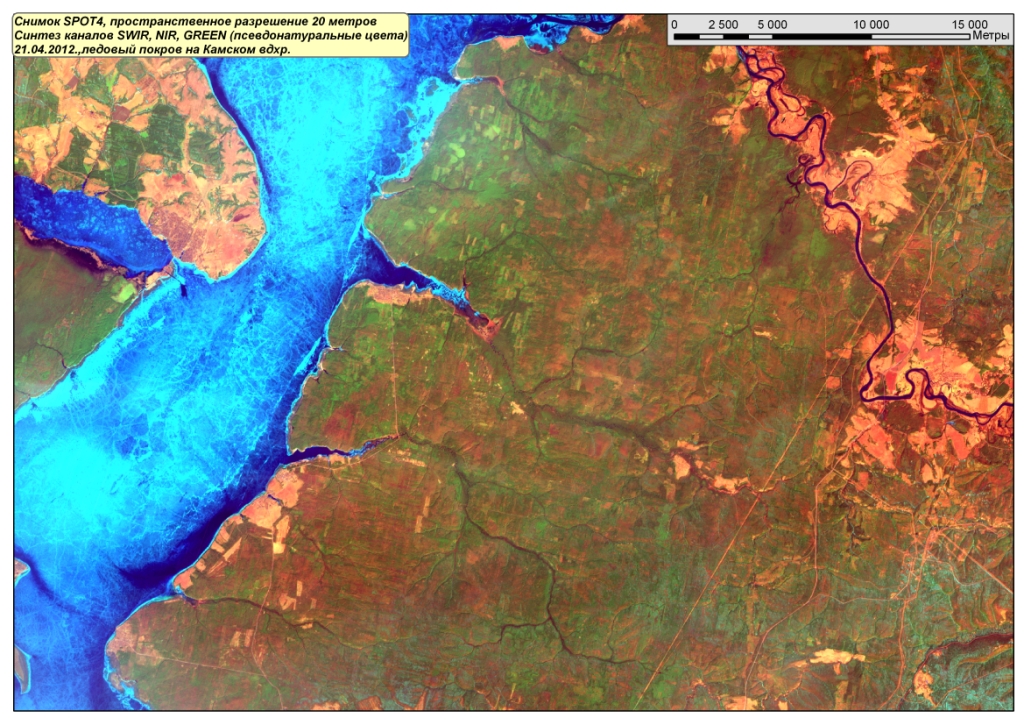

Центральная часть Камского вдхр. Дата съемки – 21.04.2012

Город Краснокамск, Воткинское вдхр. Дата съемки – 21.04.2012

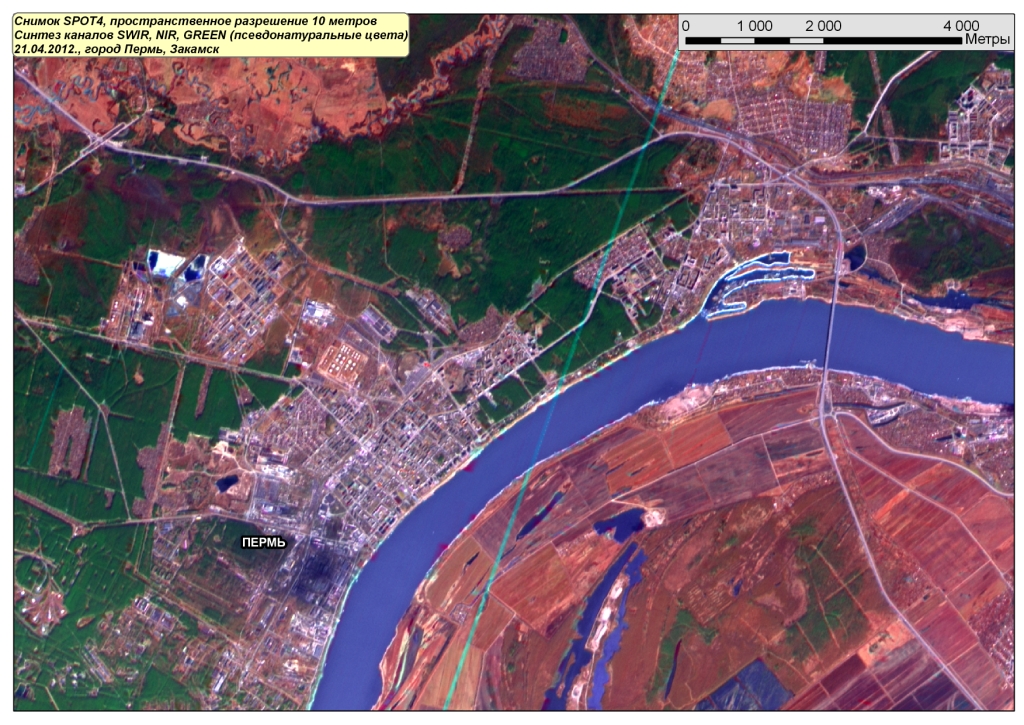

Город Пермь, пос. Закамск, Воткигнское вдхр.  Дата съемки – 21.04.2012

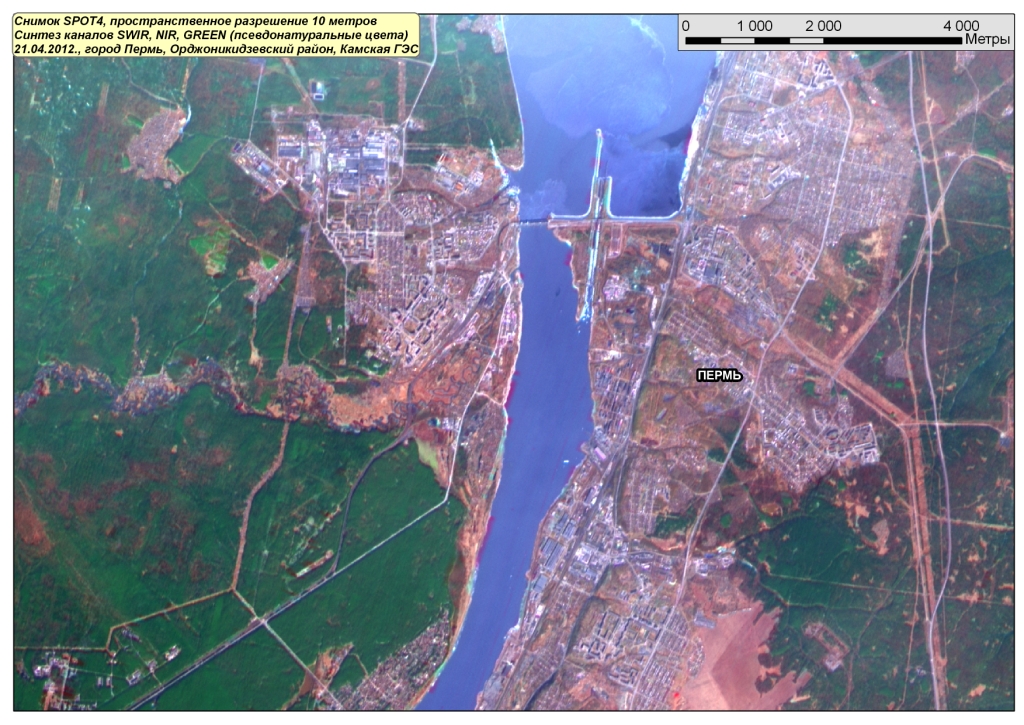

г. Пермь, район Камской ГЭС. Дата съемки – 21.04.2012

пос. Новоильинский, Воткинское вдхр. Дата съемки – 21.04.2012

Пермский район, с. Усть-Качка, Воткинское вдхр. Дата съемки – 21.04.2012

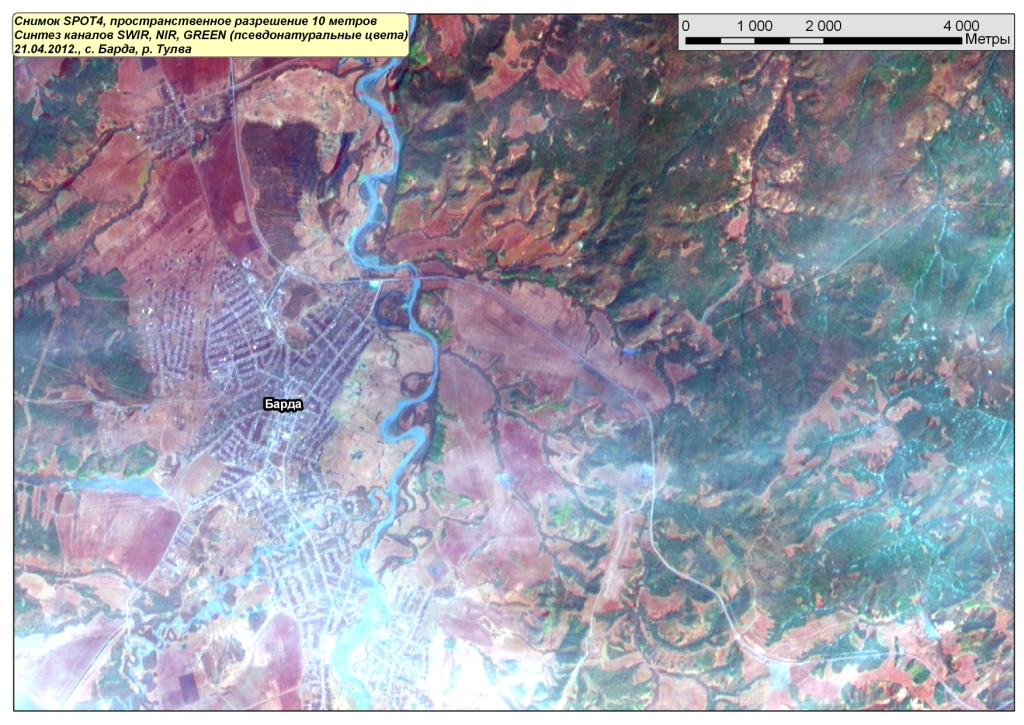

с. Барда, р. Тулва. Дата съемки – 21.04.2012

Среднее течение р. Обва, 26.04.2012

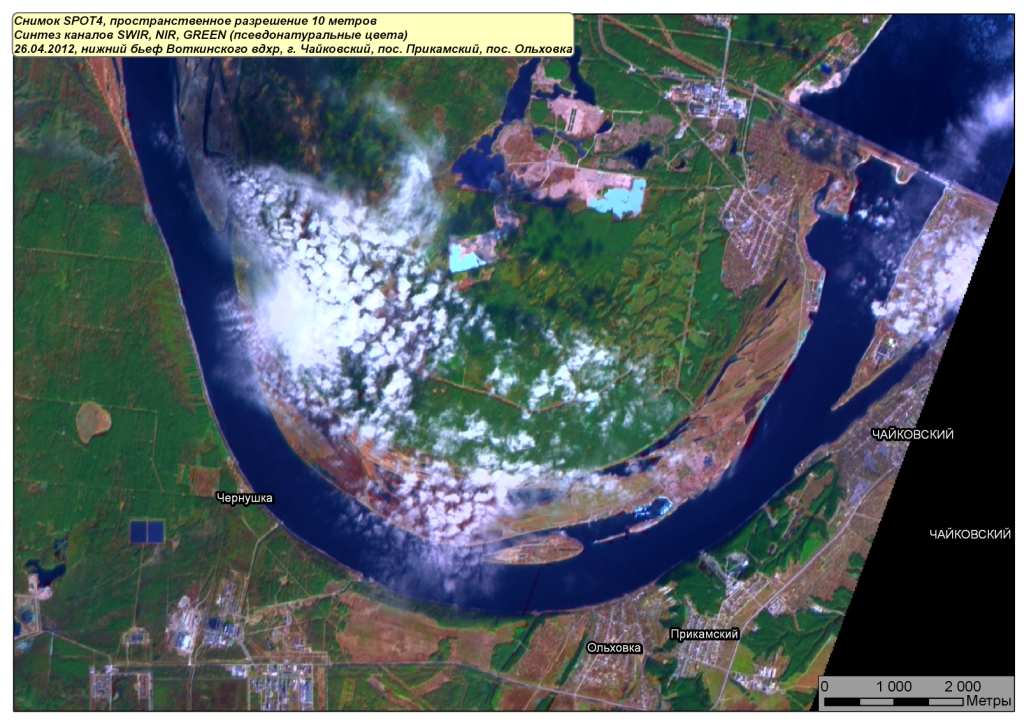

г. Чайковский, пос. Ольховка, Воткинская ГЭС. Дата съемки – 26.04.2012

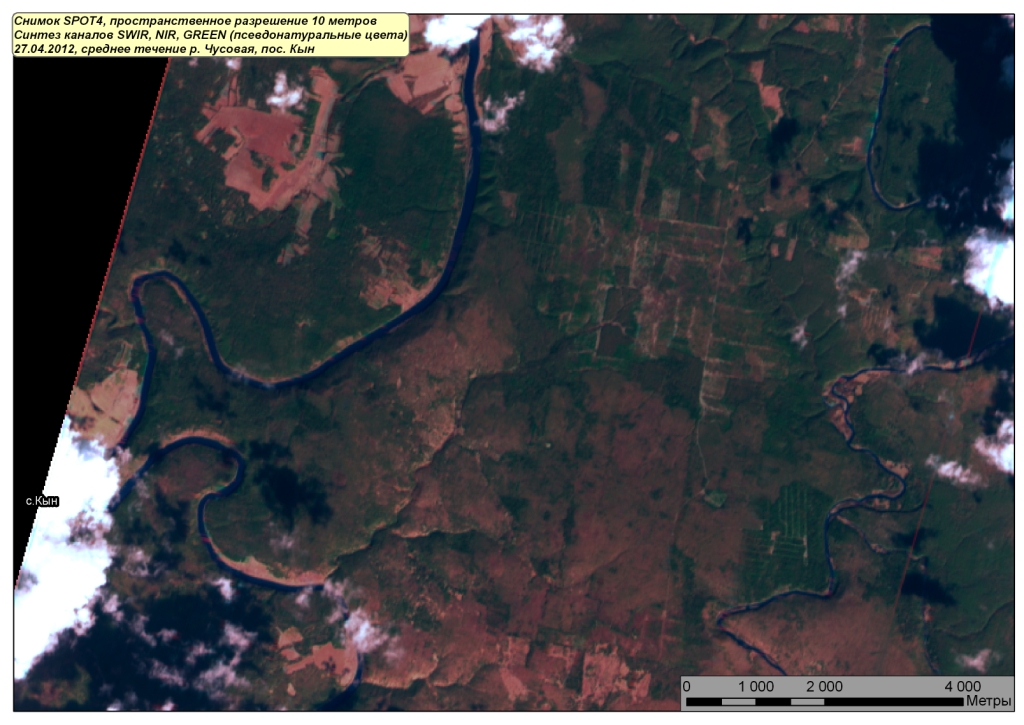

пос. Кын, среднее течение р. Чусовая.  Дата съемки – 27.04.2012

Город Александровск, р. Лытва. Дата съемки – 12.05.2012

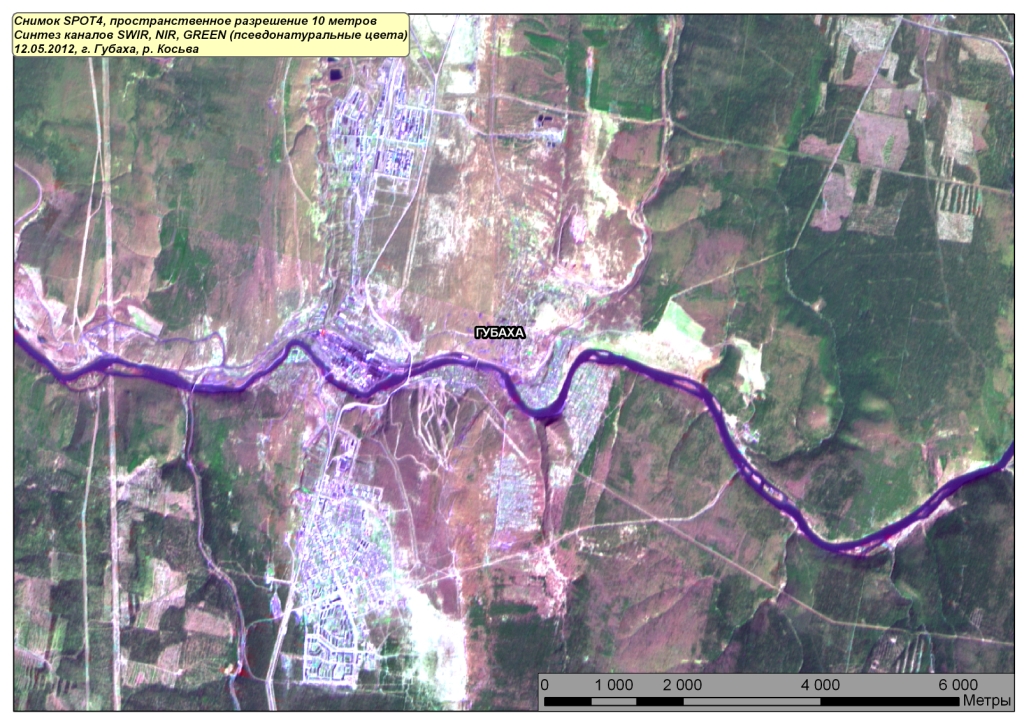

Город Губаха, р. Косьва. Дата съемки – 12.05.2012

Г. Пермь, Камская ГЭС.  Дата съемки – 12.05.2012

пос. Верхнечусовские городки, Чусовской залив Камского вдхр.  Дата съемки – 12.05.2012
